4/2ZB2-M16F电动润滑泵

一、使用条件
     */*ZB2-M16F型多点润滑泵是一种柱塞式润泵，其结构新颖，工作压力高，运行可靠，适用于大、中型机械设备的干油集中润滑。它能直接向远距离的润滑点供送润滑脂，若与递进式分配器配合使用，则可大大扩大供脂范围，以满足大型机械多润滑点的需要。
特别适用于水泥、冶金、矿山、重机、锻压、橡塑、船舶、船闸、港口运输、建筑等单机设备。

二、技术参数


出油口数	公称压力 Mpa	每口排量 ML/循环	贮油桶 容积L	给油次数 次/min	电机功率 KW	重量 kg
2	35	0.16	30	14	0.25	42

   适用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂和粘度等级大于N68的润滑油，适用温度为20~+80℃。

三、动作原理
      */*ZB2-M16F多点润滑泵主要由贮油器、减速机构、压油柱塞泵和电动机等部分组成。
电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以减速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。

四、使用要领
1、该型多点润滑泵应安装在环境温度合适，灰尘少，便于检查、维护保养及方便补脂的地方。
2、向贮油器内补脂必须使用加油泵从贮油器的加油口加入，严禁揭盖加入不经过滤的使用介质。
3、按贮油器筒壁上旋向牌规定的旋向进行电机接线，不得反转。
4、给油口数可在1～14范围内任意选择，根据设备需要不用的压油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。

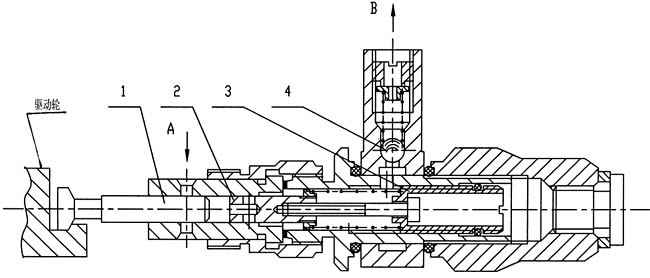

5、给油量的调整，按下图调节序3螺套的位置即可获得。

1—工作活塞 2—控制活塞 3—调节螺套 4—单向阀
五、安装调试
固定多点润滑泵后，接通电源，这时泵元件的出油口应有润滑脂排出，如排出的润滑脂内有空气，待空气排尽后再接通供脂管道，当供脂管道的末端有润滑脂排出后再将其与润滑点链接
5.1注意事项：
1、 使用的润滑脂必须清洁。
2、 泵的减速转动部分在首次使用前应注入润滑油，并定时检查更换。
3、 不定时检查清理贮油桶、泵元件及管路等。
5.2故障现象及处理方法

故障现象	故障原因	排除方法
泵输出压力升不上去	1、压力表损坏	更换新的压力表
	2、注油器和配管中进入空气	排除空气
	3、单向阀失灵	清洗单向阀
	4、主油管路有泄漏	检查主管路
	5、泵元件工作活塞有异物堵塞	清洗泵元件
	6、使用时间很长，柱塞与套过度磨损	更换新零件
泵输出压力急剧上升	1、管路堵塞	检查清洗管路
	2、分配器动作不良	观察分配器动作情况，更换或清洗分配器
