双列式电动润滑脂泵是由电动润滑脂泵、换向阀、管路附件等组成。在同一底座上安装有两台电动润滑脂泵,一台常用、一台备用,双泵可以自动切换,通过换向阀接通运转着的泵的回路,不影响系统的正常工作,润滑脂泵的运转由电控系统来操纵,二台泵也可以同时工作。它具有压力高、流量大、远距离输脂,安全可靠等特点。
二、技术参数
型 号
|
公称流量mL/min
|
公称压力MPa
|
贮油器容积L
|
配管方式
|
电机功率kW
|
润滑脂锥入度(25℃,150g)1/10mm
|
重 量kg
|
SDRB-N60H
|
60
|
31.5
|
20
|
环式
|
0.37
|
265-385
|
405
|
SDRB-N195H
|
195
|
35
|
0.75
|
512
|
|||
SDRB-N585H
|
585
|
90
|
1.5
|
975
|

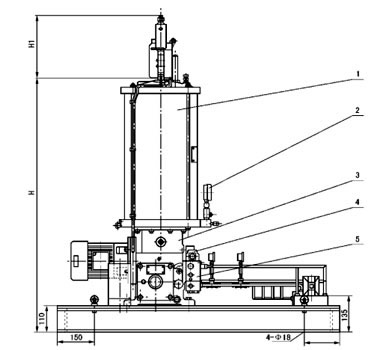

三、外形尺寸
型号
|
A
|
A1
|
B
|
B1
|
B1
|
B2
|
H1
|
SDRB-N60H
|
1050
|
351
|
1100
|
1054
|
296
|
1036
|
598max
|
155min
|
|||||||
SDRB-N195H
|
1230
|
503.5
|
1150
|
1104
|
310
|
1083
|
670max
|
170min
|
四、型号说明
五、系统原理图
六、结构形式
图4 SDRB-N585H 双列式电动润滑润滑泵外形图
1 - 压力表;2 - 压力表;3 - 贮油器;4 - 电动机;5 - 电动润滑脂泵
6 - 液压换向阀;7 - 电磁换向阀;8 - 液压换向阀;9 - 限位开关
七、使用说明
本产品应安装在室内、灰尘少、振动小的干燥场所,用地脚螺栓固定在基础上。其周围应留有操作空间。安装位置应便于补给润滑脂、调试、检查、拆卸和维修等都方便的场合。
使用前须向柱塞泵的减速机腔注入润滑油(推荐工业齿轮油N220),达到油位计红线的位置。一般新润滑泵工作200小时后应更换润滑油,以后每隔2000小时定期更换新油,并要经常检查油质情况,若发现油质劣化,则应缩短更换周期。
向贮油器内充填润滑脂,必须使用加油泵从润滑脂补给口加入。使用的润滑脂应清洁,不允许有杂质、污物、灰尘、气泡等存在。
电动润滑泵的回转方向与箭头指示方向一致。在电动机接线时,应注意这一点。
溢流阀的标准调定压力为42MPa。
